IP65 ওয়াটারপ্রুফ ফ্রিজার কুলরুম ইভাপোরেটর রেফ্রিজারেশন পার্টস

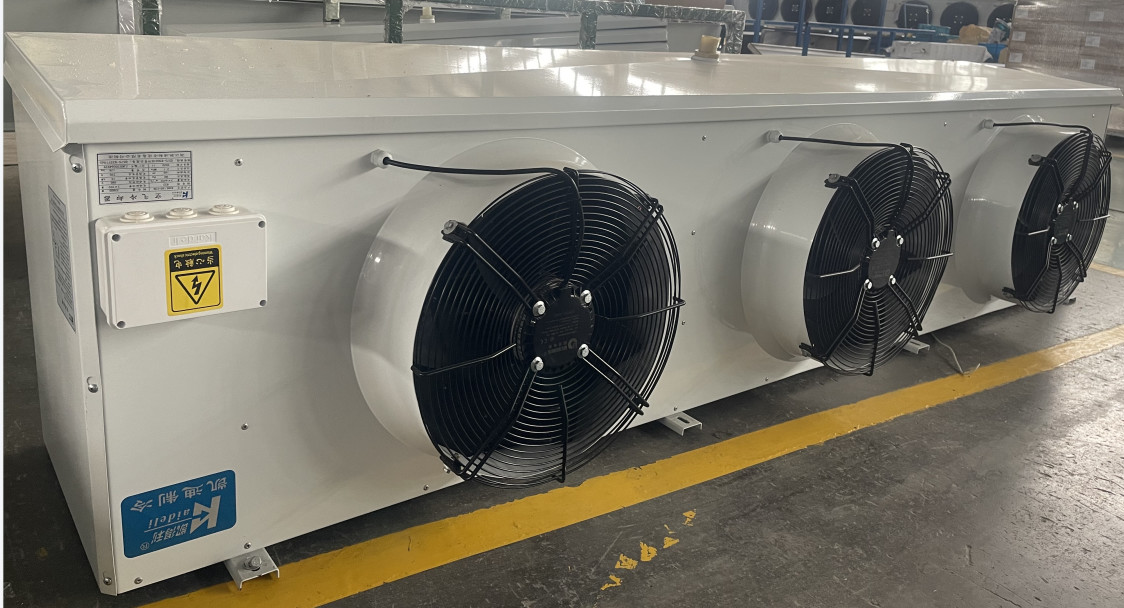

পণ্যের নাম: লং এয়ার থ্রো সহ কাইডেলি নতুন সিরিজ ইএইচ এয়ার কুলার ইভাপোরেটর



EH সিরিজের বাণিজ্যিক উচ্চ দক্ষতা ইউনিট কুলার



1. পণ্যের বিবরণ:

● আবরণ: সিলভার পাউডার আবরণ (RAL7001) সঙ্গে উচ্চ মানের গ্যালভানাইজড ইস্পাত, এটি শক্তিশালী বিরোধী জারা সম্পত্তি আছে;দুই পক্ষের প্লেট এবং বাইরের জলের প্লেট কবজা গঠন, সুবিধাজনক এবং দ্রুত অপারেশন গ্রহণ করে।

● ইভাপোরেটর শেষ প্লেট অ্যালুমিনিয়াম প্লেট গ্রহণ করে, কার্যকরভাবে তামার নল রক্ষা করে, ওজন কমায়।

● ডাবল জল প্লেট নকশা: বাইরের জল প্লেট কৌণিক গঠন, মসৃণ নিষ্কাশন, কোন নিষ্কাশন মৃত কোণ গ্রহণ;অভ্যন্তরীণ জলের ট্রে অ্যালুমিনিয়াম প্লেটের ফ্লুম কাঠামো গ্রহণ করে।ঘনীভূত জল বা ডিফ্রোস্টেড জল অভ্যন্তরীণ জলের ট্রে মাধ্যমে সরাসরি বাইরের জল ট্রের আউটলেটে নিঃসৃত হয়।

● অবিচ্ছেদ্য প্রসারিত চাপ সহ দীর্ঘ বায়ু নালী নকশা ভাল বায়ু প্রবাহ প্রভাব আছে.

● 500 ব্যাসের ফ্যানের জন্য, সহজ ইনস্টলেশনের জন্য মেঝে সমর্থন ফুট আছে।

● কুণ্ডলী: তামার পাইপ φ12, ব্যবধান 38.1×33, ত্রিভুজ বিন্যাস, তাপ স্থানান্তর দক্ষতা উচ্চ।

● হাইড্রোফিলিক ফিল্ম সহ ঢেউতোলা অ্যালুমিনিয়াম পাখনা, কোল্ড স্টোরেজের বিভিন্ন তাপমাত্রার প্রয়োজনীয়তা মেটাতে 4.0 এবং 6.0 মিমি এবং 9.0 মিমি পাখনার ব্যবধান।

● ফ্যান: উচ্চ-শক্তি বহিরাগত রটার ফ্যান, অপারেটিং তাপমাত্রা -30℃~60℃;ফ্যান স্পেসিফিকেশন φ350,φ400,φ500, পণ্য সিরিজের বিভিন্ন স্পেসিফিকেশন গঠন, ব্যবহারকারীদের আরো পছন্দ আছে.

● ডিফ্রস্টিং: স্ট্যান্ডার্ড বৈদ্যুতিক গরম করার ডিফ্রোস্টিং, স্টেইনলেস স্টীল গরম করার পাইপ কুণ্ডলী টিউব পাখনা এবং ভিতরের জলের প্লেটে বিতরণ করা হয়, একটি ভাল ডিফ্রস্টিং প্রভাব রয়েছে।আপনি গ্রাহকের প্রয়োজনীয়তা অনুযায়ী গরম গ্যাস ডিফ্রস্ট চয়ন করতে পারেন।

● IP65 গ্রেড জলরোধী জংশন বক্স এবং জলরোধী সংযোগকারী, ফ্যান এবং হিটিং পাইপ স্বাধীন তারের বাক্স গ্রহণ করে, ভাল জলরোধী প্রভাব, উচ্চ নির্ভরযোগ্যতা সহ।

● এয়ার কুলারের আউটলেটটি স্ক্র্যাডার আলভ দিয়ে সজ্জিত, যা ব্যবহারকারীদের চাপ সনাক্ত করতে সুবিধাজনক।

● কঠোর কারখানা চাপ পরীক্ষা, পরীক্ষা চাপ 23bar.

● সম্প্রসারণ ভালভ গ্রাহকের প্রয়োজনীয়তা অনুযায়ী প্রাক-ইনস্টল করা যেতে পারে।

● এটি R404A, R507A, R448A, R449A, R134a, R22 ইত্যাদির জন্য রেফ্রিজারেন্টের সাথে দেখা করতে পারে।



2. স্ট্যান্ডার্ড কনফিগারেশন এবং বিকল্পগুলি:

অংশ		কনফিগারেশন	অংশ		কনফিগারেশন
আবরণ	পাউডার আবরণ সঙ্গে আল-এমজি খাদ শীট	×	ডিফ্রোস্টিং	এয়ার ডিফ্রোস্টিং	○
	পাউডার আবরণ সঙ্গে শীট	○		বৈদ্যুতিক গরম করার পাইপ	●
	পাউডার আবরণ সঙ্গে galvanized শীট	●		গরম গ্যাস	○
	স্টেইনলেস স্টীল প্লেট*	○	সম্প্রসারণ ভালভ		○
পাখা	WEIGUANG মোটর	●	ড্রেনপাইপ গরম তার		○
	ইবিএম মোটর*	○	বায়ু নালী গরম করার বেল্ট		○
	বায়ু বালতি মোটর	○
ফিন	অ্যালুমিনিয়াম পাখনা	○
	হাইড্রোফিলিক অ্যালুমিনিয়াম পাখনা	●

●: স্ট্যান্ডার্ড；○:বিকল্পসমূহ；×:বাছাই করবেন না।

* : শর্ট সাইড ডিফ্লেক্টর এয়ার ডাক্ট ব্যবহার করুন।



3. প্রযুক্তিগত ডেটা শীট:

3.1 ফিনের ব্যবধান 4.0 মিমি

মডেল	ক্যাপাসিটি/R404A (কিলোওয়াট)		পৃষ্ঠতল	টিউব ভলিউম	বাতাসের প্রবাহ	এয়ারথ্রো	সংযোগ পাইপ			ওজন
	Tc=0℃ ΔΤ=8K	Tc=10℃ ΔΤ=10K	মি2	dm3	মি3/ঘ	মি	খাঁড়ি	আউটলেট	ড্রেন	কেজি
φ350পাখা
EH351/CL-ET	2.7	4.0	10.9	2.2	2050	7	φ12	φ22	G1”	36
EH351/DL-ET	3.4	5.0	14.6	2.9	1850	7	φ12	φ22	G1”	37
EH352/CL-ET	5.5	8.1	21.9	4.0	4100	9	φ12	φ22	G1”	56
EH352/DL-ET	৬.৭	৯.৮	29.2	5.3	3700	9	φ12	φ22	G1”	59
EH353/CL-ET	8.2	12.1	32.8	৫.৮	6150	10	φ12	φ22	G1”	77
EH353/DL-ET	10.1	14.8	43.8	7.8	5550	10	φ12	φ22	G1”	81
EH354/CL-ET	11.0	16.2	43.8	7.7	8200	11	φ12	φ22	G1”	98
EH354/DL-ET	13.4	19.6	58.4	10.2	7400	11	φ16	φ28	G1”	104
φ400পাখা
EH401/DL-ET	5.6	8.2	23.3	4.5	3600	11	φ12	φ22	G1”	47
EH401/FL-ET	7.4	10.9	৩৫.০	৬.৭	2950	11	φ12	φ22	G1”	52
EH402/DL-ET	11.2	16.5	46.7	8.4	7200	12	φ16	φ28	G1.5”	77
EH402/FL-ET	14.7	21.6	70.0	12.6	5900	12	φ16	φ28	G1.5”	86
EH403/DL-ET	16.8	24.7	70.0	12.3	10800	13	φ22	φ35	G1.5”	106
EH403/FL-ET	22.1	32.5	105.0	18.4	8850	13	φ22	φ35	G1.5”	120
EH404/DL-ET	22.4	32.9	93.4	16.2	14400	14	φ22	φ35	G1.5”	132
EH404/FL-ET	29.4	43.2	140.1	24.3	11800	14	φ22	φ42	G1.5”	151
φ500পাখা
EH501/DL-ET	10.6	15.6	৩৯.৪	7.2	6500	17	φ16	φ28	G1.5”	78
EH501/FL-ET	13.0	19.1	59.1	10.8	5400	16	φ16	φ28	G1.5”	86
EH502/DL-ET	21.3	31.3	78.8	13.8	13000	19	φ22	φ35	G1.5”	124
EH502/FL-ET	26.0	38.2	118.2	20.7	10800	18	φ22	φ35	G1.5”	139
EH503/DL-ET	31.9	46.8	118.2	20.4	19500	21	φ22	φ42	G2”	171
EH503/FL-ET	৩৯.০	57.3	177.3	30.7	16200	20	φ28	φ50	G2”	194
EH504/DL-ET	42.6	62.6	157.6	27.0	26000	22	φ28	φ50	G2”	219
EH504/FL-ET	52.0	76.4	236.4	40.6	21600	21	φ28	φ50	G2”	251

1. টেবিলে ,Tc হল ঠান্ডা ঘরের তাপমাত্রা, ΔΤ হল ঠান্ডা ঘরের তাপমাত্রার মধ্যে পার্থক্য।এবং বাষ্পীভবন তাপমাত্রা।

2. এয়ারথ্রো হল পরিবেষ্টিত তাপমাত্রায় 0.5m/s বায়ু দূরত্ব।

3. অন্যান্য কাজের অবস্থার শীতল ক্ষমতার জন্য, দয়া করে সংশোধন সহগ পড়ুন।



3.2 ফিন স্পেসিং 6.0 মিমি

মডেল	ক্যাপাসিটি/R404A (কিলোওয়াট)		পৃষ্ঠতল	টিউব ভলিউম	বাতাসের প্রবাহ	এয়ারথ্রো	সংযোগ পাইপ			ওজন
	Tc=0℃ ΔΤ=8K	Tc=-18℃ ΔΤ=7K	মি2	dm3	মি3/ঘ	মি	খাঁড়ি	আউটলেট	ড্রেন	কেজি
φ350পাখা
EH351/CD-ET	2.1	1.6	7.5	2.2	2100	8	φ12	φ22	G1”	35
EH351/DD-ET	2.6	2.1	10.0	2.9	1900	8	φ12	φ22	G1”	37
EH352/CD-ET	4.2	3.3	15.0	4.0	4200	10	φ12	φ22	G1”	55
EH352/DD-ET	5.2	4.2	20.0	5.3	3800	10	φ12	φ22	G1”	58
EH353/CD-ET	6.3	5.0	22.6	৫.৮	6300	11	φ12	φ22	G1”	75
EH353/DD-ET	7.8	6.2	30.0	7.8	5700	11	φ12	φ22	G1”	79
EH354/CD-ET	8.4	৬.৭	30.0	7.7	8400	12	φ12	φ22	G1”	97
EH354/DD-ET	10.4	8.3	40.1	10.2	7600	12	φ16	φ28	G1”	102
φ400পাখা
EH401/DD-ET	4.2	3.4	16.1	4.5	3700	12	φ12	φ22	G1”	47
EH401/FD-ET	5.5	4.4	24.1	৬.৭	3200	12	φ12	φ22	G1”	51
EH402/DD-ET	8.3	৬.৬	32.1	8.4	7400	13	φ16	φ28	G1.5”	75
EH402/FD-ET	11.1	৮.৯	48.2	12.6	6400	13	φ16	φ28	G1.5”	83
EH403/DD-ET	12.5	10.0	48.2	12.3	11100	14	φ22	φ35	G1.5”	104
EH403/FD-ET	16.6	13.3	72.2	18.4	9600	14	φ22	φ35	G1.5”	116
EH404/DD-ET	16.7	13.4	64.2	16.2	14800	15	φ22	φ35	G1.5”	129
EH404/FD-ET	22.1	17.7	96.3	24.3	12800	15	φ22	φ42	G1.5”	145
φ500পাখা
EH501/DD-ET	৮.৭	7.0	27.1	7.2	6800	18	φ16	φ28	G1.5”	77
EH501/FD-ET	10.6	8.5	40.6	10.8	5800	17	φ16	φ28	G1.5”	84
EH502/DD-ET	17.3	13.8	54.2	13.8	13600	20	φ22	φ35	G1.5”	120
EH502/FD-ET	21.1	16.9	৮১.৩	20.7	11600	19	φ22	φ35	G1.5”	134
EH503/DD-ET	26.0	20.8	৮১.৩	20.4	20400	22	φ22	φ42	G2”	165
EH503/FD-ET	31.7	25.4	121.9	30.7	17400	21	φ28	φ50	G2”	187
EH504/DD-ET	34.7	27.8	108.3	27.0	27200	23	φ28	φ50	G2”	212
EH504/FD-ET	42.3	৩৩.৮	162.5	40.6	23200	22	φ28	φ50	G2”	240



3.3 ফিনের ব্যবধান 9.0 মিমি

এমodel	ক্যাপাসিটি/R404A (কিলোওয়াট)			পৃষ্ঠতল	টিউব ভলিউম	বাতাসের প্রবাহ	এয়ারথ্রো	সংযোগ পাইপ			ওজন
	Tc=0℃ ΔΤ=8K	Tc=-18℃ ΔΤ=7K	Tc=-25℃ ΔΤ=6K	মি2	dm3	মি3/ঘ	মি	খাঁড়ি	আউটলেট	ড্রেন	কেজি
φ350পাখা
EH351/CJ-ET	1.7	1.3	1.1	5.2	2.2	2150	9	φ12	φ22	G1”	35
EH351/DJ-ET	2.1	1.7	1.4	7.0	2.9	1950	9	φ12	φ22	G1”	36
EH352/CJ-ET	3.4	2.7	2.2	10.5	4.0	4300	11	φ12	φ22	G1”	55
EH352/DJ-ET	4.2	3.4	2.8	14.0	5.3	3900	11	φ12	φ22	G1”	57
EH353/CJ-ET	5.0	4.0	3.3	15.7	৫.৮	6450	12	φ12	φ22	G1”	74
EH353/DJ-ET	6.3	5.0	4.2	21.0	7.8	5850	12	φ12	φ22	G1”	78
EH354/CJ-ET	৬.৭	5.4	4.4	21.0	7.7	8600	13	φ12	φ22	G1”	96
EH354/DJ-ET	8.4	৬.৭	5.5	27.9	10.2	7800	13	φ16	φ28	G1”	100
φ400পাখা
EH401/DJ-ET	3.2	2.6	2.1	11.2	4.5	3800	13	φ12	φ22	G1”	46
EH401/FJ-ET	4.4	3.5	2.9	16.8	৬.৭	3450	13	φ12	φ22	G1”	50
EH402/DJ-ET	6.5	5.2	4.3	22.3	8.4	7600	14	φ16	φ28	G1.5”	73
EH402/FJ-ET	৮.৭	7.0	৫.৭	33.5	12.6	6900	14	φ16	φ28	G1.5”	81
EH403/DJ-ET	৯.৭	7.8	6.4	33.5	12.3	11400	15	φ22	φ35	G1.5”	101
EH403/FJ-ET	13.1	10.5	8.6	50.3	18.4	10350	15	φ22	φ35	G1.5”	113
EH404/DJ-ET	13.0	10.4	8.6	44.7	16.2	15200	16	φ22	φ35	G1.5”	125
EH404/FJ-ET	17.4	13.9	11.5	67.0	24.3	13800	16	φ22	φ42	G1.5”	141
φ500পাখা
EH501/DJ-ET	7.2	৫.৮	4.8	18.9	7.2	7000	19	φ16	φ28	G1.5”	75
EH501/FJ-ET	9.3	7.4	6.1	২৮.৩	10.8	6200	18	φ16	φ28	G1.5”	82
EH502/DJ-ET	14.3	11.4	9.4	37.7	13.8	14000	21	φ22	φ35	G1.5”	119
EH502/FJ-ET	18.7	15.0	12.3	56.6	20.7	12400	20	φ22	φ35	G1.5”	131
EH503/DJ-ET	21.5	17.2	14.2	56.6	20.4	21000	23	φ22	φ42	G2”	161
EH503/FJ-ET	28.0	22.4	18.5	৮৪.৯	30.7	18600	22	φ28	φ50	G2”	181
EH504/DJ-ET	28.7	23.0	18.9	75.4	27.0	28000	24	φ28	φ50	G2”	207
EH504/FJ-ET	37.3	29.8	24.6	113.1	40.6	24800	23	φ28	φ50	G2”	233

1. টেবিলে ,Tc হল ঠান্ডা ঘরের তাপমাত্রা, ΔΤ হল ঠান্ডা ঘরের তাপমাত্রার মধ্যে পার্থক্য।এবং বাষ্পীভবন তাপমাত্রা।

2. এয়ারথ্রো হল পরিবেষ্টিত তাপমাত্রায় 0.5m/s বায়ু দূরত্ব।

3. অন্যান্য কাজের অবস্থার শীতল ক্ষমতার জন্য, দয়া করে সংশোধন সহগ পড়ুন।



4. বৈদ্যুতিক পরামিতি টেবিল:

মডেল	ফ্যান মোটর				বৈদ্যুতিক ডিফ্রোস্টিং
	ভোল্টেজ (V)	শক্তি (প)	কারেন্ট (ক)	গতি (আর/মিনিট)	কুণ্ডলী (কিলোওয়াট)	ট্রে (কিলোওয়াট)	মোট (কিলোওয়াট)
EH351*	380-3	129	0.4	1400	2×0.5	1×0.5	1.5
EH352*	380-3	258	0.8	1400	2×0.9	1×0.9	2.7
EH353*	380-3	387	1.2	1400	2×1.3	1×1.3	3.9
EH354*	380-3	516	1.6	1400	2×1.7	1×1.7	5.1
EH401/D*	380-3	205	0.51	1380	3×0.6	1×0.6	2.4
EH401/F*	380-3	205	0.51	1380	5×0.6	1×0.6	3.6
EH402/D*	380-3	410	1.02	1380	3×1.1	1×1.1	4.4
EH402/F*	380-3	410	1.02	1380	5×1.1	1×1.1	৬.৬
EH403/D*	380-3	615	1.53	1380	3×1.6	1×1.6	6.4
EH403/F*	380-3	615	1.53	1380	5×1.6	1×1.6	9.6
EH404/D*	380-3	820	2.04	1380	3×2.0	1×2.0	৮.০
EH404/F*	380-3	820	2.04	1380	5×2.0	1×2.0	12.0
EH501/D*	380-3	500	0.95	1380	3×0.8	2×0.8	4.0
EH501/F*	380-3	500	0.95	1380	5×0.8	2×0.8	5.6
EH502/D*	380-3	1000	1.9	1380	3×1.6	2×1.6	৮.০
EH502/F*	380-3	1000	1.9	1380	5×1.6	2×1.6	11.2
EH503/D*	380-3	1500	2.85	1380	3×2.3	2×2.3	11.5
EH503/F*	380-3	1500	2.85	1380	5×2.3	2×2.3	16.1
EH504/D*	380-3	2000	3.8	1380	3×3.0	2×3.0	15.0
EH504/F*	380-3	2000	3.8	1380	5×3.0	2×3.0	21.0





5.কিভাবে সঠিক বাষ্পীভবন নির্বাচন করবেন:

সাধারণত, বাষ্পীভবন ধারণক্ষমতা = ঠান্ডা ঘর শীতল করার ক্ষমতা *1.15 চয়ন করুন

1. যখন ঠান্ডা ঘরের তাপমাত্রা প্রায় 0 ℃ হয়, তখন পাখনার স্থান হিসাবে 4.5 মিমি নির্বাচন করুন।

ইভাপোরেটর চয়ন=1.0*Q0

2. যখন ঠান্ডা ঘরের তাপমাত্রা প্রায় -18 ℃ হয়, তখন পাখনার স্থান হিসাবে 6 মিমি নির্বাচন করুন।

ইভাপারেটর চয়ন=1.1*Q0

3. যখন ঠান্ডা ঘরের তাপমাত্রা প্রায় -25 ℃ হয়, তখন পাখনার স্থান হিসাবে 9 মিমি নির্বাচন করুন।

ইভাপারেটর চয়ন=1.27*Q0

মন্তব্য: ওয়াটার ডিফ্রস্ট এবং গরম গ্যাস ডিফ্রস্ট টাইপও ঐচ্ছিক।

কাস্টমাইজড স্পেসিফিকেশন বিস্তারিত জানার জন্য আমাকে বার্তা ছেড়ে দিন।



6. অন্যান্য সম্পর্কিত পণ্য জানতে চান?-বিস্তারিত স্পেসিফিকেশনের জন্য ছবিতে ক্লিক করুন







7. কিভাবে গুণমান নিশ্চিত করতে?কোন পদ্ধতি?

আমাদের QC বিভাগ প্রতিটি পদক্ষেপ নিশ্চিত করবে



8. আপনি কি কারখানা?
আমরা 1995 সালে প্রতিষ্ঠিত কারখানা এবং 28 বছর ধরে বিকশিত, আমাদের সমস্ত গ্রাহকদের দ্বারা স্বাগত। আপনার সমস্ত সমর্থনের কারণে এখন আমরা 300 জনেরও বেশি লোকের একটি বড় পরিবার, 50000 বর্গ মিটার আচ্ছাদিত, এবং আমাদের স্বপ্নকে অব্যাহত রাখতে আপনার সমর্থন খুবই গুরুত্বপূর্ণ। তাজা এবং স্বাস্থ্যকর খাবার খাওয়া।





9.আপনি কি প্রদর্শনীতে অংশগ্রহণ করেন?

প্রতি বছর আমরা দেশীয় জাতীয় এবং বিদেশী প্রদর্শনীতে অংশ নেব, এছাড়াও আমরা আমাদের এজেন্টকে প্রদর্শনীতে অংশ নিতে সহায়তা করব, আমাদের সাথে যোগ দিতে স্বাগতম।



10. কেন আমাদের চয়ন করুন

পেশাদার: 28 বছর ফোকাস এক জিনিস - হিমায়ন সরঞ্জাম

উপাদান আমরা যথেষ্ট ব্যবহার

শংসাপত্র: সিই, আইএসও, এবং বিশেষ চাপের সরঞ্জাম উত্পাদনের সিটিফিকেট





11. প্রজেক্ট রেফারেন্স?



12. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী

1, প্রশ্ন: আপনার কারখানার ঠিকানা কোথায়?

উত্তর: আমরা কারখানা এবং রেফ্রিজারেশন সরঞ্জাম উত্পাদন বেস Shengzhou, Zhejiang প্রদেশে অবস্থিত।



2, প্রশ্ন: আপনার প্যাকেজ কি?

একটি: আমাদের প্যাকেজ কাস্টম মেনে মূল কাঠ অন্তর্ভুক্ত না প্রয়োজন.



3, প্রশ্ন: আপনার MOQ কি?

উত্তর: সাধারণ পণ্য 1 সেট থেকে অর্ডার করতে পারেন।



4, প্রশ্ন: আপনি নমুনা দিতে পারেন?

উত্তর: হ্যাঁ, আমরা আপনার চার্জে নমুনা এবং খরচ এবং ডেলিভারি দিতে পারি।



5, প্রশ্ন: আমি আপনার তালিকায় পণ্য খুঁজে পাচ্ছি না?

উত্তরঃ আমার সাথে সরাসরি যোগাযোগ করুন।



6, প্রশ্ন: আমি কিভাবে আপনার কারখানা নিশ্চিত করতে পারি?

উত্তর: আমাদের কাছে ব্যুরো ভেরিটাস রিপোর্টের তৃতীয় পক্ষের যাচাইকৃত নথি রয়েছে, আপনি কোম্পানির পৃষ্ঠায় ডাউনলোড করতে পারেন বা পেতে আমাকে বার্তা পাঠাতে পারেন।
