উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
Kaideli
সাক্ষ্যদান:
CE,ISO9001-2008
মডেল নম্বার:
ইডি সিরিজ

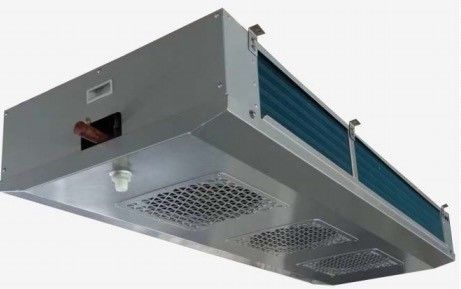

ইডি সিরিজ ইন্ডাস্ট্রিয়াল ডুয়াল-ডিসচার্জ ইউনিট কুলার
1. পণ্যের বিবরণ:
ইডি সিরিজের ইন্ডাস্ট্রিয়াল এয়ার কুলার দুটি দিক থেকে নিচ থেকে এয়ার ইনলেট এবং এয়ার আউটলেটের গঠন গ্রহণ করে।এটি প্রধানত সেই কোল্ড স্টোরেজগুলির জন্য ব্যবহৃত হয় যেখানে স্টোরেজের ছোট উচ্চতার আকার রয়েছে বা উত্পাদন কোল্ড রুম যা সরাসরি ফুঁ দেওয়ার জন্য উপযুক্ত নয়।
এই সিরিজের পণ্যগুলির নিম্নলিখিত বৈশিষ্ট্য রয়েছে:
● আবরণ: সিলভার পাউডার আবরণ সঙ্গে উচ্চ মানের galvanized ইস্পাত (RAL7001), এটি শক্তিশালী বিরোধী জারা সম্পত্তি আছে;বাইরের ওয়াটার প্লেট কবজা গঠন, সুবিধাজনক এবং দ্রুত অপারেশন গ্রহণ করে।
● ইভাপোরেটর শেষ প্লেট অ্যালুমিনিয়াম প্লেট গ্রহণ করে, কার্যকরভাবে তামার নল রক্ষা করে, ওজন কমায়।
● ডাবল জল প্লেট নকশা: বাইরের জল প্লেট কৌণিক গঠন, মসৃণ নিষ্কাশন, কোন নিষ্কাশন মৃত কোণ গ্রহণ;অভ্যন্তরীণ জলের ট্রে অ্যালুমিনিয়াম প্লেটের ফ্লুম কাঠামো গ্রহণ করে।ঘনীভূত জল বা ডিফ্রোস্টেড জল অভ্যন্তরীণ জলের ট্রে মাধ্যমে সরাসরি বাইরের জল ট্রের আউটলেটে নিঃসৃত হয়।
● কুণ্ডলী: তামার পাইপ φ15, টিউব ব্যবধান 50×50 বর্গ বিন্যাস, তাপ স্থানান্তর এলাকা বড়, তাপ স্থানান্তর তাপমাত্রা পার্থক্য ছোট, পাখনা ফ্রস্টিং গতি ধীর।
● হাইড্রোফিলিক ফিল্ম সহ ঢেউতোলা অ্যালুমিনিয়াম পাখনা, কোল্ড স্টোরেজের বিভিন্ন তাপমাত্রার প্রয়োজনীয়তা মেটাতে 4.0 এবং 6.0 মিমি এবং 9.0 মিমি পাখনার ব্যবধান।
● ফ্যান: ব্লোয়ারের উচ্চ-শক্তি বহিরাগত রটার ফ্যান, অপারেটিং তাপমাত্রা -30℃~60℃;ফ্যান স্পেসিফিকেশন φ450,φ500, পণ্য সিরিজের বিভিন্ন স্পেসিফিকেশন গঠন, ব্যবহারকারীদের আরো পছন্দ আছে.
● ডিফ্রস্টিং: স্ট্যান্ডার্ড বৈদ্যুতিক গরম করার ডিফ্রোস্টিং, স্টেইনলেস স্টীল গরম করার পাইপ কুণ্ডলী টিউব পাখনা এবং ভিতরের জলের প্লেটে বিতরণ করা হয়, একটি ভাল ডিফ্রস্টিং প্রভাব রয়েছে।আপনি গ্রাহকের প্রয়োজনীয়তা অনুযায়ী গরম গ্যাস ডিফ্রস্ট চয়ন করতে পারেন।
● IP65 গ্রেড জলরোধী জংশন বক্স এবং জলরোধী সংযোগকারী, ফ্যান এবং হিটিং পাইপ স্বাধীন তারের বাক্স গ্রহণ করে, ভাল জলরোধী প্রভাব, উচ্চ নির্ভরযোগ্যতা সহ।
● এয়ার কুলারের আউটলেটটি স্ক্র্যাডার আলভ দিয়ে সজ্জিত, যা ব্যবহারকারীদের চাপ সনাক্ত করতে সুবিধাজনক।
● কঠোর কারখানা চাপ পরীক্ষা, পরীক্ষা চাপ 23bar.
● সম্প্রসারণ ভালভ গ্রাহকের প্রয়োজনীয়তা অনুযায়ী প্রাক-ইনস্টল করা যেতে পারে।
● এটি R404A, R507A, R448A, R449A, R134a, R22 ইত্যাদির জন্য রেফ্রিজারেন্টের সাথে দেখা করতে পারে।
2. স্ট্যান্ডার্ড কনফিগারেশন এবং বিকল্প:
| অংশ | কনফিগারেশন | অংশ | কনফিগারেশন | ||
| আবরণ | পাউডার আবরণ সঙ্গে আল-এমজি খাদ শীট | × | ডিফ্রোস্টিং | এয়ার ডিফ্রোস্টিং | ○ |
| পাউডার আবরণ সঙ্গে শীট | ○ | বৈদ্যুতিক গরম করার পাইপ | ● | ||
| পাউডার আবরণ সঙ্গে galvanized শীট | ● | গরম গ্যাস | ○ | ||
| স্টেইনলেস স্টীল প্লেট | ○ | সম্প্রসারণ ভালভ | ○ | ||
| পাখা | WEIGUANG মোটর | ● | ড্রেনপাইপ গরম তার | ○ | |
| ইবিএম মোটর | ○ | বায়ু নালী গরম করার বেল্ট | × | ||
| বায়ু বালতি মোটর | × | ||||
| ফিন | অ্যালুমিনিয়াম পাখনা | ○ | |||
| হাইড্রোফিলিক অ্যালুমিনিয়াম পাখনা | ● | ||||
●:স্ট্যান্ডার্ড；○:বিকল্পসমূহ；×:বাছাই করবেন না।
3. প্রযুক্তিগত ডেটা শীট:
3.1 ফিন স্পেসিং 4.0 মিমি
| মডেল |
ক্যাপাসিটি/R404A (কিলোওয়াট) |
পৃষ্ঠতল | টিউব ভলিউম | বাতাসের প্রবাহ | এয়ারথ্রো | সংযোগ পাইপ | ওজন | |||
|
Tc=0℃ ΔΤ=8K |
Tc=10℃ ΔΤ=10K |
মি2 | dm3 | মি3/ঘ | মি | খাঁড়ি | আউটলেট | ড্রেন | কেজি | |
| ED451/DL-ET | 6.3 | 9.3 | ৩৫.০ | 4.8 | 4500 | 2×6 | φ12 | φ22 | 2×G1” | 73 |
| ED452/DL-ET | 12.6 | 18.5 | 70.0 | ৮.৮ | 9000 | 2×8 | φ16 | φ22 | 2×G1” | 114 |
| ED453/DL-ET | 18.9 | 27.8 | 105.0 | 12.9 | 13500 | 2×10 | φ16 | φ28 | 2×G1.5” | 155 |
| ED454/DL-ET | 25.2 | 37.0 | 140.0 | 17.0 | 18000 | 2×12 | φ16 | φ35 | 2×G1.5” | 196 |
| ED501/DL-ET | ৮.৯ | 13.0 | 52.5 | ৬.৮ | 6000 | 2×7 | φ12 | φ22 | 2×G1” | ৮৯ |
| ED502/DL-ET | 17.8 | 26.1 | 105.0 | 12.9 | 12000 | 2×9 | φ16 | φ28 | 2×G1.5” | 145 |
| ED503/DL-ET | 26.8 | ৩৯.৪ | 157.5 | 19.0 | 18000 | 2×11 | φ22 | φ42 | 2×G1.5” | 201 |
| ED504/DL-ET | 35.7 | 52.5 | 210.0 | ২৫.০ | 24000 | 2×13 | φ22 | φ42 | 2×G1.5” | 257 |
3.2 ফিন স্পেসিং 6.0 মিমি
| মডেল |
ক্যাপাসিটি/R404A (কিলোওয়াট) |
পৃষ্ঠতল | টিউব ভলিউম | বাতাসের প্রবাহ | এয়ারথ্রো | সংযোগ পাইপ | ওজন | |||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
মি2 | dm3 | মি3/ঘ | মি | খাঁড়ি | আউটলেট | ড্রেন | কেজি | |
| ED451/DD-ET | 4.9 | 3.9 | 23.7 | 4.8 | 5000 | 2×6 | φ12 | φ22 | 2×G1” | 71 |
| ED452/DD-ET | ৯.৭ | 7.7 | 47.5 | ৮.৮ | 10000 | 2×8 | φ16 | φ22 | 2×G1” | 110 |
| ED453/DD-ET | 14.6 | 11.6 | 71.2 | 12.9 | 15000 | 2×10 | φ16 | φ28 | 2×G1.5” | 149 |
| ED454/DD-ET | 19.5 | 15.6 | 94.9 | 17.0 | 20000 | 2×12 | φ16 | φ35 | 2×G1.5” | 188 |
| ED501/DD-ET | ৬.৮ | 5.4 | 35.6 | ৬.৮ | 6300 | 2×7 | φ12 | φ22 | 2×G1” | 86 |
| ED502/DD-ET | 13.5 | 10.8 | 71.2 | 12.9 | 12600 | 2×9 | φ16 | φ28 | 2×G1.5” | 139 |
| ED503/DD-ET | 20.3 | 16.2 | 106.8 | 19.0 | 18900 | 2×11 | φ22 | φ42 | 2×G1.5” | 192 |
| ED504/DD-ET | 27.0 | 21.6 | 142.4 | ২৫.০ | 25200 | 2×13 | φ22 | φ42 | 2×G1.5” | 246 |
3.3 ফিনের ব্যবধান 9.0 মিমি
| মডেল |
ক্যাপাসিটি/R404A (কিলোওয়াট) |
পৃষ্ঠতল | টিউব ভলিউম | বাতাসের প্রবাহ | এয়ারথ্রো | সংযোগ পাইপ | ওজন | |||
|
Tc=0℃ ΔΤ=8K |
Tc=-18℃ ΔΤ=7K |
মি2 | dm3 | মি3/ঘ | মি | খাঁড়ি | আউটলেট | ড্রেন | কেজি | |
| ED451/DJ-ET | 3.8 | 3.0 | 16.2 | 4.8 | 5400 | 2×7 | φ12 | φ22 | 2×G1” | 71 |
| ED452/DJ-ET | 7.6 | 6.1 | 32.5 | ৮.৮ | 10800 | 2×9 | φ16 | φ22 | 2×G1” | 109 |
| ED453/DJ-ET | 11.4 | 9.1 | 48.7 | 12.9 | 16200 | 2×11 | φ16 | φ28 | 2×G1.5” | 148 |
| ED454/DJ-ET | 15.2 | 12.2 | 65.0 | 17.0 | 21600 | 2×13 | φ16 | φ35 | 2×G1.5” | 186 |
| ED501/DJ-ET | ৫.৭ | 4.6 | 24.6 | ৬.৮ | 6900 | 2×8 | φ12 | φ22 | 2×G1” | 85 |
| ED502/DJ-ET | 11.2 | 9.0 | 48.7 | 12.9 | 13800 | 2×10 | φ16 | φ28 | 2×G1.5” | 138 |
| ED503/DJ-ET | 16.8 | 13.4 | 73.1 | 19.0 | 20700 | 2×12 | φ22 | φ42 | 2×G1.5” | 190 |
| ED504/DJ-ET | 22.4 | 17.9 | 97.5 | ২৫.০ | 27600 | 2×14 | φ22 | φ42 | 2×G1.5” | 243 |
1. টেবিলে ,Tc হল ঠান্ডা ঘরের তাপমাত্রা, ΔΤ হল ঠান্ডা ঘরের তাপমাত্রার মধ্যে পার্থক্য।এবং বাষ্পীভবন তাপমাত্রা।
2. এয়ারথ্রো হল পরিবেষ্টিত তাপমাত্রায় 0.5m/s বায়ু দূরত্ব।
3. অন্যান্য কাজের অবস্থার শীতল ক্ষমতার জন্য, দয়া করে সংশোধন সহগ পড়ুন।
4. বৈদ্যুতিক পরামিতি টেবিল:
| মডেল | ফ্যান মোটর | বৈদ্যুতিক ডিফ্রোস্টিং | |||||
| ভোল্টেজ(V) | শক্তি(W) | বর্তমান(A) | গতি (r/min) | কয়েল(KW) | ট্রে (কিলোওয়াট) | মোট (কিলোওয়াট) | |
| ED451* | 380-3 | 370 | 0.75 | 1380 | 4×0.6 | 2×0.6 | 3.6 |
| ED452* | 380-3 | 740 | 1.5 | 1380 | 4×1.1 | 2×1.1 | ৬.৬ |
| ED453* | 380-3 | 1110 | 2.25 | 1380 | 4×1.6 | 2×1.6 | 9.6 |
| ED454* | 380-3 | 1480 | 3.0 | 1380 | 4×2.0 | 2×2.0 | 12.0 |
| ED501* | 380-3 | 500 | 0.95 | 1380 | 4×0.8 | 2×0.8 | 4.8 |
| ED502* | 380-3 | 1000 | 1.9 | 1380 | 4×1.6 | 2×1.6 | 9.6 |
| ED503* | 380-3 | 1500 | 2.85 | 1380 | 4×2.3 | 2×2.3 | 13.8 |
| ED504* | 380-3 | 2000 | 3.8 | 1380 | 4×3.0 | 2×3.0 | 18.0 |
5.কিভাবে সঠিক বাষ্পীভবন নির্বাচন করবেন:
সাধারণত, বাষ্পীভবন ধারণক্ষমতা = ঠান্ডা ঘর শীতল করার ক্ষমতা *1.15 চয়ন করুন
1. যখন ঠান্ডা ঘরের তাপমাত্রা প্রায় 0 ℃ হয়, তখন পাখনার স্থান হিসাবে 4.5 মিমি নির্বাচন করুন।
ইভাপোরেটর চয়ন=1.0*Q0
2. যখন ঠান্ডা ঘরের তাপমাত্রা প্রায় -18 ℃ হয়, তখন পাখনার স্থান হিসাবে 6 মিমি নির্বাচন করুন।
ইভাপারেটর চয়ন=1.1*Q0
3. যখন ঠান্ডা ঘরের তাপমাত্রা প্রায় -25 ℃ হয়, তখন পাখনার স্থান হিসাবে 9 মিমি নির্বাচন করুন।
ইভাপারেটর চয়ন=1.27*Q0
মন্তব্য: ওয়াটার ডিফ্রস্ট এবং গরম গ্যাস ডিফ্রস্ট টাইপও ঐচ্ছিক।
