উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
Kaideli
সাক্ষ্যদান:
CE,ISO9001-2008
মডেল নম্বার:
ইসিজি সিরিজ
পণ্যের নাম: বাণিজ্যিক ডুয়াল ডিসচার্জ গ্লাইকল কুল রুম চিলার ইউনিট 4.5-12 মিমি ফিন স্পেস

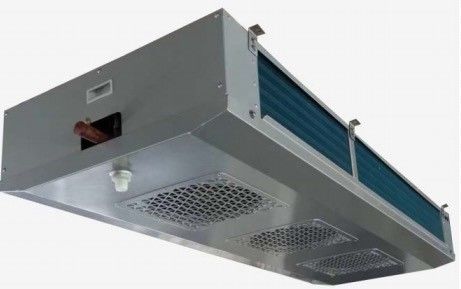

ইসিজি সিরিজ বাণিজ্যিক ডুয়াল-ডিসচার্জ গ্লাইকল ইউনিট কুলার
1. পণ্যের বিবরণ:
ইসিজি সিরিজের এয়ার কুলারগুলিকে ইথিলিন গ্লাইকোল দ্রবণ দিয়ে সেকেন্ডারি কুল্যান্ট এবং অতি-পাতলা কাঠামোর সাহায্যে ডিজাইন করা হয়েছে, যার নিচের দিক থেকে এয়ার ইনলেট এবং দুই দিক থেকে এয়ার আউটলেট রয়েছে।ইসিজি সিরিজের কুলারগুলি প্রধানত কোল্ড স্টোরেজে ব্যবহৃত হয় যেগুলি ইথিলিন গ্লাইকোল দ্রবণকে সেকেন্ডারি কুল্যান্ট হিসাবে ব্যবহার করে।পণ্যটির একটি ছোট ইনস্টলেশন স্পেস রয়েছে এবং এটি প্রধানত সেকেন্ডারি রেফ্রিজারেন্ট হিসাবে কম তাপমাত্রার গ্লাইকোল দ্রবণ সহ একটি মানব প্রক্রিয়াকরণ কক্ষে ব্যবহৃত হয়।ECG সিরিজের কুলার যথাক্রমে 10℃, 0℃ এবং -18℃ এ ব্যবহার করা যেতে পারে।
এই সিরিজের পণ্যগুলির নিম্নলিখিত বৈশিষ্ট্য রয়েছে:
● আবরণ: সিলভার পাউডার আবরণ (RAL7001) সঙ্গে আল-Mg খাদ শীট, এটি শক্তিশালী বিরোধী জারা সম্পত্তি এবং হালকা ওজন আছে.
● ইভাপোরেটর শেষ প্লেট অ্যালুমিনিয়াম প্লেট গ্রহণ করে, কার্যকরভাবে তামার নল রক্ষা করে, ওজন কমায়।
● ডাবল জল প্লেট নকশা: কবজা গঠন নকশা, সুবিধাজনক অপারেশন সঙ্গে বাইরের জল প্লেট;অভ্যন্তরীণ জলের ট্রে অ্যালুমিনিয়াম প্লেটের ফ্লুম কাঠামো গ্রহণ করে।ঘনীভূত জল বা ডিফ্রোস্টেড জল অভ্যন্তরীণ জলের ট্রে মাধ্যমে সরাসরি বাইরের জল ট্রের আউটলেটে নিঃসৃত হয়।
● কুণ্ডলী: তামার পাইপ φ12, টিউবের ব্যবধান 38.1×33, ত্রিভুজ বিন্যাস, তাপ স্থানান্তর দক্ষতা উচ্চ।
● হাইড্রোফিলিক ফিল্ম সহ ঢেউতোলা অ্যালুমিনিয়াম পাখনা, কোল্ড স্টোরেজের বিভিন্ন তাপমাত্রার প্রয়োজনীয়তা মেটাতে পাখনার ব্যবধান 4.0 এবং 6.0 মিমি।
● ফ্যান: বাহ্যিক রটার ফ্যান, ফ্যানের স্পেসিফিকেশন φ350, কাজের তাপমাত্রা -30~60℃, ফ্যানের সংখ্যা 1 থেকে 4। উচ্চ গতি এবং কম গতির নকশা সহ, বিভিন্ন শব্দের প্রয়োজনীয়তা পূরণ করতে পারে।
● ডিফ্রস্টিং: স্ট্যান্ডার্ড বৈদ্যুতিক গরম করার ডিফ্রোস্টিং, স্টেইনলেস স্টীল গরম করার পাইপ কুণ্ডলী টিউব পাখনা এবং ভিতরের জলের প্লেটে বিতরণ করা হয়, একটি ভাল ডিফ্রস্টিং প্রভাব রয়েছে।
● IP65 গ্রেড জলরোধী জংশন বক্স এবং জলরোধী সংযোগকারী, ফ্যান এবং হিটিং পাইপ স্বাধীন তারের বাক্স গ্রহণ করে, ভাল জলরোধী প্রভাব, উচ্চ নির্ভরযোগ্যতা সহ।
● এয়ার কুলারের আউটলেটটি স্ক্র্যাডার আলভ দিয়ে সজ্জিত, যা ব্যবহারকারীদের চাপ সনাক্ত করতে সুবিধাজনক।
● কঠোর কারখানা চাপ পরীক্ষা, পরীক্ষা চাপ 23bar.
2. স্ট্যান্ডার্ড কনফিগারেশন এবং বিকল্প:
| অংশ | কনফিগারেশন | অংশ | কনফিগারেশন | ||
| আবরণ | পাউডার আবরণ সঙ্গে আল-এমজি খাদ শীট | ● | ফিন | অ্যালুমিনিয়াম পাখনা | ○ |
| পাউডার আবরণ সঙ্গে শীট | ○ | হাইড্রোফিলিক অ্যালুমিনিয়াম পাখনা | ● | ||
| পাউডার আবরণ সঙ্গে galvanized শীট | ○ | ডিফ্রোস্টিং | এয়ার ডিফ্রোস্টিং | ○ | |
| স্টেইনলেস স্টীল প্লেট | ○ | বৈদ্যুতিক গরম করার পাইপ | ● | ||
| পাখা | WEIGUANG মোটর | ● | জল | × | |
| ইবিএম মোটর | ○ | ড্রেনপাইপ গরম তার | ○ | ||
| বায়ু বালতি মোটর | × | বায়ু নালী গরম করার বেল্ট | × | ||
●:স্ট্যান্ডার্ড；○:বিকল্পসমূহ；×:বাছাই করবেন না
3. প্রযুক্তিগত ডেটা শীট:
3.1 ফ্যান স্ট্যান্ডার্ড গতি (1420rpm)
3.1.1 ফিন স্পেসিং 4.0 মিমি
| মডেল |
গ্লাইকল 25% টি1=-3℃, টি2=2℃ Tr=10℃,RH85% |
গ্লাইকল34% টি1=-10℃, টি2=-7℃ Tr=0℃,RH85% |
পৃষ্ঠতল |
নল আয়তন |
বাতাসের প্রবাহ | এয়ারথ্রো | পাইপ সংযোগ করুন | ডব্লিউআট | ||||
| ক্ষমতা (KW) |
তরল প্রবাহ (m3/ঘণ্টা) |
ক্ষমতা (KW) |
তরল প্রবাহ (m3/ঘণ্টা) |
মি2 | dm3 | মি3/ঘ | মি | খাঁড়ি | আউটলেট | ড্রেন | কেজি | |
| ECG351/CLN-ET | 3.5 | 0.6 | 2.6 | 0.8 | 13.1 | 2.5 | 2200 | 6 | φ22 | φ22 | G1” | 31 |
| ECG351/DLN-ET | 4.4 | 0.8 | 3.2 | 1.0 | 17.5 | 3.4 | 2000 | 6 | φ22 | φ22 | G1” | 33 |
| ECG352/CLN-ET | 7.1 | 1.3 | 5.1 | 1.6 | 26.3 | 4.7 | 4400 | 8 | φ28 | φ28 | G1” | 51 |
| ECG352/DLN-ET | ৮.৮ | 1.6 | 6.3 | 2.0 | ৩৫.০ | 6.3 | 4000 | 8 | φ28 | φ28 | G1” | 55 |
| ECG353/CLN-ET | 10.6 | 2.0 | 7.7 | 2.5 | ৩৯.৪ | ৬.৯ | 6600 | 10 | φ28 | φ28 | G1” | 73 |
| ECG353/DLN-ET | 13.1 | 2.4 | 9.4 | 3.0 | 52.5 | 9.2 | 6000 | 10 | φ35 | φ35 | G1” | 79 |
| ECG354/CLN-ET | 14.2 | 2.6 | 10.2 | 3.3 | 52.5 | 9.1 | 8800 | 12 | φ35 | φ35 | G1” | 93 |
| ECG354/DLN-ET | 17.5 | 3.2 | 12.6 | 4.0 | 70.0 | 12.2 | 8000 | 12 | φ35 | φ35 | G1” | 100 |
টেবিলে, T1 হল ইনলেট টেম্প।ইথিলিন গ্লাইকল দ্রবণের, T2 হল আউটলেট টেম্প। এবং Tr হল টেম্প।ঠান্ডা ঘরের।
3.1.2 ফিন স্পেসিং 6.0 মিমি
| মডেল |
গ্লাইকল 34% টি1=-10℃, টি2=-7℃ Tr=0℃,RH85% |
গ্লাইকল৫০% টি1=-২৮℃,টি2=-25℃ Tr=-18℃,RH95% |
পৃষ্ঠতল |
নল আয়তন |
বাতাসের প্রবাহ | এয়ারথ্রো | পাইপ সংযোগ করুন | ডব্লিউআট | ||||
| ক্ষমতা (KW) |
তরল প্রবাহ (m3/ঘণ্টা) |
ক্ষমতা (KW) |
তরল প্রবাহ (m3/ঘণ্টা) |
মি2 | dm3 | মি3/ঘ | মি | খাঁড়ি | আউটলেট | ড্রেন | কেজি | |
| ECG351/CDN-ET | 2.1 | 0.7 | 1.9 | 0.7 | 9.0 | 2.5 | 2350 | 6 | φ22 | φ22 | G1” | 30 |
| ECG351/DDN-ET | 2.6 | 0.8 | 2.4 | 0.8 | 12.0 | 3.4 | 2200 | 6 | φ22 | φ22 | G1” | 32 |
| ECG352/CDN-ET | 4.3 | 1.4 | 3.9 | 1.4 | 18.1 | 4.7 | 4700 | 8 | φ28 | φ28 | G1” | 50 |
| ECG352/DDN-ET | 5.3 | 1.7 | 4.8 | 1.7 | 24.1 | 6.3 | 4400 | 8 | φ28 | φ28 | G1” | 53 |
| ECG353/CDN-ET | 6.4 | 2.0 | ৫.৮ | 2.0 | 27.1 | ৬.৯ | 7050 | 10 | φ28 | φ28 | G1” | 71 |
| ECG353/DDN-ET | ৭.৯ | 2.5 | 7.2 | 2.5 | 36.1 | 9.2 | 6600 | 10 | φ35 | φ35 | G1” | 76 |
| ECG354/CDN-ET | 8.5 | 2.7 | 7.8 | 2.7 | 36.1 | 9.1 | 9400 | 12 | φ35 | φ35 | G1” | 91 |
| ECG354/DDN-ET | 10.6 | 3.4 | 9.6 | 3.4 | 48.2 | 12.2 | 8800 | 12 | φ35 | φ35 | G1” | 97 |
টেবিলে, T1 হল ইনলেট টেম্প।ইথিলিন গ্লাইকল দ্রবণের, T2 হল আউটলেট টেম্প। এবং Tr হল টেম্প।ঠান্ডা ঘরের।
3.2 ফ্যান কম গতি (920rpm)
3.2.1 ফিন স্পেসিং 4.0 মিমি
| মডেল |
গ্লাইকল 25% টি1=-3℃, টি2=2℃ Tr=10℃,RH85% |
গ্লাইকল 34% টি1=-10℃, টি2=-7℃ Tr=0℃,RH85% |
পৃষ্ঠতল |
নল আয়তন |
বাতাসের প্রবাহ | এয়ারথ্রো | পাইপ সংযোগ করুন | ডব্লিউআট | ||||
| ক্ষমতা (KW) |
তরল প্রবাহ (m3/ঘণ্টা) |
ক্ষমতা (KW) |
তরল প্রবাহ (m3/ঘণ্টা) |
মি2 | dm3 | মি3/ঘ | মি | খাঁড়ি | আউটলেট | ড্রেন | কেজি | |
| ECG351/CLS-ET | 2.9 | 0.5 | 1.8 | 0.6 | 13.1 | 2.5 | 1150 | 5 | φ22 | φ22 | G1” | 31 |
| ECG351/DLS-ET | 3.5 | 0.6 | 2.1 | 0.7 | 17.5 | 3.4 | 1300 | 5 | φ22 | φ22 | G1” | 33 |
| ECG352/CLS-ET | ৫.৮ | 1.1 | 3.7 | 1.2 | 26.3 | 4.7 | 2300 | 7 | φ28 | φ28 | G1” | 51 |
| ECG352/DLS-ET | 7.0 | 1.3 | 4.2 | 1.3 | ৩৫.০ | 6.3 | 2600 | 7 | φ28 | φ28 | G1” | 55 |
| ECG353/CLS-ET | ৮.৭ | 1.6 | 5.5 | 1.8 | ৩৯.৪ | ৬.৯ | 3450 | 8 | φ28 | φ28 | G1” | 73 |
| ECG353/DLS-ET | 10.5 | 1.9 | 6.3 | 2.0 | 52.5 | 9.2 | 3900 | 8 | φ35 | φ35 | G1” | 79 |
| ECG354/CLS-ET | 11.6 | 2.1 | 7.4 | 2.4 | 52.5 | 9.1 | 4600 | 10 | φ35 | φ35 | G1” | 93 |
| ECG354/DLS-ET | 14.0 | 2.6 | 8.4 | 2.7 | 70.0 | 12.2 | 5200 | 10 | φ35 | φ35 | G1” | 100 |
টেবিলে, T1 হল ইনলেট টেম্প।ইথিলিন গ্লাইকল দ্রবণের, T2 হল আউটলেট টেম্প। এবং Tr হল টেম্প।ঠান্ডা ঘরের।
3.2.2 ফিন স্পেসিং 6.0 মিমি
| মডেল |
গ্লাইকল34% টি1=-10℃,টি2=-7℃ ত্র=0℃,RH85% |
গ্লাইকল50% টি1=-28℃,টি2=-25℃ ত্র=-18℃,আরএইচ95% |
পৃষ্ঠতল |
নল আয়তন |
বাতাসের প্রবাহ | এয়ারথ্রো | পাইপ সংযোগ করুন | ডব্লিউআট | ||||
| ক্ষমতা (KW) |
তরল প্রবাহ (m3/ঘণ্টা) |
ক্ষমতা (KW) |
তরল প্রবাহ (m3/ঘণ্টা) |
মি2 | dm3 | মি3/ঘ | মি | খাঁড়ি | আউটলেট | ড্রেন | কেজি | |
| ECG351/CDS-ET | 1.5 | 0.5 | 1.3 | 0.5 | 9.0 | 2.5 | 1300 | 5 | φ22 | φ22 | G1” | 30 |
| ECG351/DDS-ET | 1.8 | 0.6 | 1.6 | 0.6 | 12.0 | 3.4 | 1450 | 5 | φ22 | φ22 | G1” | 32 |
| ECG352/CDS-ET | 3.1 | 1.0 | 2.7 | 1.0 | 18.1 | 4.7 | 2600 | 7 | φ28 | φ28 | G1” | 50 |
| ECG352/DDS-ET | 3.6 | 1.2 | 3.1 | 1.2 | 24.1 | 6.3 | 2900 | 7 | φ28 | φ28 | G1” | 53 |
| ECG353/CDS-ET | 4.6 | 1.5 | 4.1 | 1.5 | 27.1 | ৬.৯ | 3900 | 8 | φ28 | φ28 | G1” | 71 |
| ECG353/DDS-ET | 5.4 | 1.7 | 4.7 | 1.7 | 36.1 | 9.2 | 4350 | 8 | φ35 | φ35 | G1” | 76 |
| ECG354/CDS-ET | 6.1 | 2.0 | 5.4 | 2.0 | 36.1 | 9.1 | 5200 | 10 | φ35 | φ35 | G1” | 91 |
| ECG354/DDS-ET | 7.2 | 2.3 | 6.3 | 2.3 | 48.2 | 12.2 | 5800 | 10 | φ35 | φ35 | G1” | 97 |
টেবিলে, T1 হল ইনলেট টেম্প।ইথিলিন গ্লাইকল দ্রবণের, T2 হল আউটলেট টেম্প। এবং Tr হল টেম্প।ঠান্ডা ঘরের।
4. বৈদ্যুতিক পরামিতি টেবিল:
| মডেল | ফ্যান মোটর | বৈদ্যুতিক ডিফ্রোস্টিং | |||||
| ভোল্টেজ(V) | ইনপুট(W) | বর্তমান(A) | গতি (r/min) | কয়েল(KW) | ট্রে (কিলোওয়াট) | মোট (কিলোওয়াট) | |
| ECG351/**N-ET | 380-3 | 165 | 0.43 | 1420 | 2×0.6 | 2×0.6 | 2.4 |
| ECG352/**N-ET | 380-3 | 330 | 0.86 | 1420 | 2×1.1 | 2×1.1 | 4.4 |
| ECG353/**N-ET | 380-3 | 495 | 1.29 | 1420 | 2×1.6 | 2×1.6 | 6.4 |
| ECG354/**N-ET | 380-3 | 660 | 1.72 | 1420 | 2×2.0 | 2×2.0 | ৮.০ |
| ECG351/**S-ET | 380-3 | 80 | 0.32 | 920 | 2×0.6 | 2×0.6 | 2.4 |
| ECG352/**S-ET | 380-3 | 160 | 0.64 | 920 | 2×1.1 | 2×1.1 | 4.4 |
| ECG353/**S-ET | 380-3 | 240 | 0.96 | 920 | 2×1.6 | 2×1.6 | 6.4 |
| ECG354/**S-ET | 380-3 | 320 | 1.28 | 920 | 2×2.0 | 2×2.0 | ৮.০ |
5.কিভাবে সঠিক বাষ্পীভবন নির্বাচন করবেন:
সাধারণত, বাষ্পীভবন ধারণক্ষমতা = ঠান্ডা ঘর শীতল করার ক্ষমতা *1.15 চয়ন করুন
1. যখন ঠান্ডা ঘরের তাপমাত্রা প্রায় 0 ℃ হয়, তখন পাখনার স্থান হিসাবে 4.5 মিমি নির্বাচন করুন।
ইভাপোরেটর চয়ন=1.0*Q0
2. যখন ঠান্ডা ঘরের তাপমাত্রা প্রায় -18 ℃ হয়, তখন পাখনার স্থান হিসাবে 6 মিমি নির্বাচন করুন।
ইভাপারেটর চয়ন=1.1*Q0
3. যখন ঠান্ডা ঘরের তাপমাত্রা প্রায় -25 ℃ হয়, তখন পাখনার স্থান হিসাবে 9 মিমি নির্বাচন করুন।
ইভাপারেটর চয়ন=1.27*Q0
মন্তব্য: ওয়াটার ডিফ্রস্ট এবং গরম গ্যাস ডিফ্রস্ট টাইপও ঐচ্ছিক।
কাস্টমাইজড স্পেসিফিকেশন বিস্তারিত জানার জন্য আমাকে বার্তা ছেড়ে দিন।
