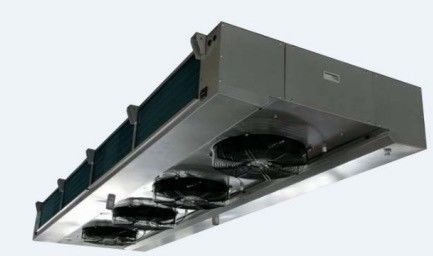

পণ্যের নাম: এয়ার ডিফ্রস্টিং কুলরুম ইভাপোরেটর কোল্ড রুম আউটডোর ইউনিট 23 বার
EDG সিরিজ ইন্ডাস্ট্রিয়াল ডুয়াল-ডিসচার্জ গ্লাইকল ইউনিট কুলার
1. পণ্যের বিবরণ:
EDG সিরিজের ইন্ডাস্ট্রিয়াল এয়ার কুলার নিচ থেকে এয়ার ইনলেট এবং দুই দিক থেকে এয়ার আউটলেটের গঠন গ্রহণ করে, যা প্রধানত হিম হিসাবে গ্লাইকল জলীয় দ্রবণ সহ কোল্ড স্টোরেজে শীতল করার জন্য ব্যবহৃত হয়।নিম্ন-তাপমাত্রার গ্লাইকোল জলীয় দ্রবণ কুলিং ফ্যানের তাপ বিনিময় টিউবে বাহ্যিক তাপ শোষণ করতে সঞ্চালিত হয়, যাতে স্টোরেজ তাপমাত্রা হ্রাস করার উদ্দেশ্য অর্জন করা যায়।EDG সিরিজের এয়ার কুলার কোল্ড স্টোরেজে যথাক্রমে 10℃, 0℃ এবং -18℃ ব্যবহার করা যেতে পারে
এই সিরিজের পণ্যগুলির নিম্নলিখিত বৈশিষ্ট্য রয়েছে:
● আবরণ: সিলভার পাউডার আবরণ (RAL7001) সঙ্গে উচ্চ মানের গ্যালভানাইজড ইস্পাত, এটি শক্তিশালী বিরোধী জারা সম্পত্তি আছে;বাইরের ওয়াটার প্লেট কবজা গঠন, সুবিধাজনক এবং দ্রুত অপারেশন গ্রহণ করে।
● ইভাপোরেটর শেষ প্লেট অ্যালুমিনিয়াম প্লেট গ্রহণ করে, কার্যকরভাবে তামার নল রক্ষা করে, ওজন কমায়।
● ডাবল জল প্লেট নকশা: বাইরের জল প্লেট কৌণিক গঠন, মসৃণ নিষ্কাশন, কোন নিষ্কাশন মৃত কোণ গ্রহণ;অভ্যন্তরীণ জলের ট্রে অ্যালুমিনিয়াম প্লেটের ফ্লুম কাঠামো গ্রহণ করে।ঘনীভূত জল বা ডিফ্রোস্টেড জল অভ্যন্তরীণ জলের ট্রে মাধ্যমে সরাসরি বাইরের জল ট্রের আউটলেটে নিঃসৃত হয়।
● কুণ্ডলী: তামার পাইপ φ15, টিউব ব্যবধান 50×50 বর্গ বিন্যাস, তাপ স্থানান্তর এলাকা বড়, তাপ স্থানান্তর তাপমাত্রা পার্থক্য ছোট, পাখনা ফ্রস্টিং গতি ধীর।
● হাইড্রোফিলিক ফিল্ম সহ ঢেউতোলা অ্যালুমিনিয়াম পাখনা, কোল্ড স্টোরেজের বিভিন্ন তাপমাত্রার প্রয়োজনীয়তা মেটাতে পাখনার ব্যবধান 4.0, 6.0 এবং 9.0 মিমি।
● ফ্যান: ব্লোয়ারের উচ্চ-শক্তি বহিরাগত রটার ফ্যান, অপারেটিং তাপমাত্রা -30℃~60℃;ফ্যান স্পেসিফিকেশন φ450,φ500, পণ্য সিরিজের বিভিন্ন স্পেসিফিকেশন গঠন, ব্যবহারকারীদের আরো পছন্দ আছে.
● ডিফ্রস্টিং: স্ট্যান্ডার্ড বৈদ্যুতিক গরম করার ডিফ্রোস্টিং, স্টেইনলেস স্টীল গরম করার পাইপ কুণ্ডলী টিউব পাখনা এবং ভিতরের জলের প্লেটে বিতরণ করা হয়, একটি ভাল ডিফ্রস্টিং প্রভাব রয়েছে।
● IP65 গ্রেড জলরোধী জংশন বক্স এবং জলরোধী সংযোগকারী, ফ্যান এবং হিটিং পাইপ স্বাধীন তারের বাক্স গ্রহণ করে, ভাল জলরোধী প্রভাব, উচ্চ নির্ভরযোগ্যতা সহ।
● কঠোর কারখানা চাপ পরীক্ষা, পরীক্ষা চাপ 23bar.
2. স্ট্যান্ডার্ড কনফিগারেশন এবং বিকল্প:
| অংশ | কনফিগারেশন | অংশ | কনফিগারেশন | ||
| আবরণ | পাউডার আবরণ সঙ্গে আল-এমজি খাদ শীট | × | ফিন | অ্যালুমিনিয়াম পাখনা | ○ |
| পাউডার আবরণ সঙ্গে শীট | ○ | হাইড্রোফিলিক অ্যালুমিনিয়াম পাখনা | ● | ||
| পাউডার আবরণ সঙ্গে galvanized শীট | ● | ডিফ্রস্ট | এয়ার ডিফ্রোস্টিং | ○ | |
| স্টেইনলেস স্টীল প্লেট | ○ | বৈদ্যুতিক গরম করার পাইপ | ● | ||
| পাখা | WEIGUANG মোটর | ● | জল | × | |
| ইবিএম মোটর | ○ | ড্রেনপাইপ গরম তার | ○ | ||
| বায়ু বালতি মোটর | × | বায়ু নালী গরম করার বেল্ট | × | ||
●:স্ট্যান্ডার্ড；○:বিকল্পসমূহ；×:বাছাই করবেন না।
3. প্রযুক্তিগত ডেটা শীট:
3.1 ফিনের ব্যবধান 4.0 মিমি
| মডেল |
গ্লাইকল 25% টি1=-3℃, টি2=2℃ Tr=10℃,RH85% |
গ্লাইকল 34% টি1=-10℃, টি2=-7℃ Tr=0℃,RH85% |
পৃষ্ঠতল |
নল আয়তন |
বাতাসের প্রবাহ | এয়ারথ্রো | পাইপ সংযোগ করুন | ডব্লিউআট | ||||
| ক্যাপা।(কিলোওয়াট) |
তরল প্রবাহ (m3/ঘণ্টা) |
ক্যাপা।(কিলোওয়াট) |
তরল প্রবাহ (m3/ঘণ্টা) |
মি2 | dm3 | মি3/ঘ | মি | খাঁড়ি | আউটলেট | ড্রেন | কেজি | |
| EDG451/DL-ET | 7.4 | 1.4 | 4.2 | 1.3 | ৩৫.০ | 4.8 | 4500 | 6 | 22 | 22 | 2-1" | 73 |
| EDG452/DL-ET | 14.7 | 2.7 | 8.4 | 2.7 | 70.0 | ৮.৮ | 9000 | 8 | 28 | 28 | 2-1" | 114 |
| EDG453/DL-ET | 22.1 | 4.1 | 12.6 | 4.0 | 105.0 | 12.9 | 13500 | 10 | 28 | 28 | 2-1.5" | 155 |
| EDG454/DL-ET | 29.4 | 5.4 | 16.8 | 5.4 | 140.0 | 17.0 | 18000 | 12 | 35 | 35 | 2-1.5" | 196 |
| EDG501/DL-ET | 10.5 | 1.9 | ৫.৮ | 1.9 | 52.5 | ৬.৮ | 6000 | 7 | 28 | 28 | 2-1" | ৮৯ |
| EDG502/DL-ET | 21.0 | 3.9 | 11.6 | 3.7 | 105.0 | 12.9 | 12000 | 9 | 28 | 28 | 2-1.5" | 145 |
| EDG503/DL-ET | 31.5 | ৫.৮ | 17.3 | 5.5 | 157.5 | 19.0 | 18000 | 11 | 35 | 35 | 2-1.5" | 201 |
| EDG504/DL-ET | 42.0 | 7.7 | 23.1 | 7.4 | 210.0 | ২৫.০ | 24000 | 13 | 35 | 35 | 2-1.5" | 257 |
3.2 ফিন স্পেসিং 6.0 মিমি
| মডেল |
গ্লাইকল34% টি1=-10℃,টি2=-7℃ ত্র=0℃,RH85% |
গ্লাইকল50% টি1=-28℃,টি2=-25℃ ত্র=-18℃,আরএইচ95% |
পৃষ্ঠতল |
নল আয়তন |
বাতাসের প্রবাহ | এয়ারথ্রো | পাইপ সংযোগ করুন | ডব্লিউআট | ||||
| ক্যাপা।(কিলোওয়াট) |
তরল প্রবাহ (m3/ঘণ্টা) |
ক্যাপা।(কিলোওয়াট) |
তরল প্রবাহ (m3/ঘণ্টা) |
মি2 | dm3 | মি3/ঘ | মি | খাঁড়ি | আউটলেট | ড্রেন | কেজি | |
| EDG451/DD-ET | 3.8 | 1.2 | 3.1 | 1.1 | 23.7 | 4.8 | 5000 | 6 | 22 | 22 | 2-1" | 71 |
| EDG452/DD-ET | 7.6 | 2.4 | 6.2 | 2.2 | 47.5 | ৮.৮ | 10000 | 8 | 28 | 28 | 2-1" | 110 |
| EDG453/DD-ET | 11.4 | 3.6 | 9.3 | 3.3 | 71.2 | 12.9 | 15000 | 10 | 28 | 28 | 2-1.5" | 149 |
| EDG454/DD-ET | 15.2 | 4.9 | 12.3 | 4.3 | 94.9 | 17.0 | 20000 | 12 | 35 | 35 | 2-1.5" | 188 |
| EDG501/DD-ET | 5.3 | 1.7 | 4.3 | 1.5 | 35.6 | ৬.৮ | 6300 | 7 | 28 | 28 | 2-1" | 86 |
| EDG502/DD-ET | 10.7 | 3.4 | 8.5 | 3.0 | 71.2 | 12.9 | 12600 | 9 | 28 | 28 | 2-1.5" | 139 |
| EDG503/DD-ET | 16.0 | 5.1 | 12.8 | 4.5 | 106.8 | 19.0 | 18900 | 11 | 35 | 35 | 2-1.5" | 192 |
| EDG504/DD-ET | 21.4 | ৬.৯ | 17.1 | 6.0 | 142.4 | ২৫.০ | 25200 | 13 | 35 | 35 | 2-1.5" | 246 |
3.3 ফিনের ব্যবধান 9.0 মিমি
| মডেল |
গ্লাইকল34% টি1=-10℃,টি2=-7℃ ত্র=0℃,RH85% |
গ্লাইকল50% টি1=-28℃,টি2=-25℃ ত্র=-18℃,আরএইচ95% |
পৃষ্ঠতল |
নল আয়তন |
বাতাসের প্রবাহ | এয়ারথ্রো | পাইপ সংযোগ করুন | ডব্লিউআট | ||||
| ক্যাপা।(কিলোওয়াট) |
তরল প্রবাহ (m3/ঘণ্টা) |
ক্যাপা।(কিলোওয়াট) |
তরল প্রবাহ (m3/ঘণ্টা) |
মি2 | dm3 | মি3/ঘ | মি | খাঁড়ি | আউটলেট | ড্রেন | কেজি | |
| EDG451/DJ-ET | 3.1 | 1.0 | 2.6 | 0.9 | 16.2 | 4.8 | 5400 | 7 | 22 | 22 | 2-1" | 71 |
| EDG452/DJ-ET | 6.2 | 2.0 | 5.2 | 1.8 | 32.5 | ৮.৮ | 10800 | 9 | 28 | 28 | 2-1" | 109 |
| EDG453/DJ-ET | 9.3 | 3.0 | 7.8 | 2.7 | 48.7 | 12.9 | 16200 | 11 | 28 | 28 | 2-1.5" | 148 |
| EDG454/DJ-ET | 12.4 | 4.0 | 10.4 | 3.6 | 65.0 | 17.0 | 21600 | 13 | 35 | 35 | 2-1.5" | 186 |
| EDG501/DJ-ET | 4.4 | 1.4 | 3.7 | 1.3 | 24.6 | ৬.৮ | 6900 | 8 | 28 | 28 | 2-1" | 85 |
| EDG502/DJ-ET | ৮.৮ | 2.8 | 7.3 | 2.6 | 48.7 | 12.9 | 13800 | 10 | 28 | 28 | 2-1.5" | 138 |
| EDG503/DJ-ET | 13.2 | 4.2 | 11.0 | 3.9 | 73.1 | 19.0 | 20700 | 12 | 35 | 35 | 2-1.5" | 190 |
| EDG504/DJ-ET | 17.8 | ৫.৭ | 14.6 | 5.1 | 97.5 | ২৫.০ | 27600 | 14 | 35 | 35 | 2-1.5" | 243 |
টেবিলে, T1 হল ইনলেট টেম্প।ইথিলিন গ্লাইকল দ্রবণের, T2 হল আউটলেট টেম্প। এবং Tr হল টেম্প।ঠান্ডা ঘরের।
4. বৈদ্যুতিক পরামিতি টেবিল:
| মডেল | ফ্যান মোটর | বৈদ্যুতিক ডিফ্রোস্টিং | |||||
| ভোল্টেজ(V) | ইনপুট(W) | বর্তমান(A) | গতি (r/min) | কয়েল(KW) | ট্রে (কিলোওয়াট) | মোট (কিলোওয়াট) | |
| EDG451* | 380-3 | 370 | 0.75 | 1380 | 4×0.6 | 2×0.6 | 3.6 |
| EDG452* | 380-3 | 740 | 1.5 | 1380 | 4×1.1 | 2×1.1 | ৬.৬ |
| EDG453* | 380-3 | 1110 | 2.25 | 1380 | 4×1.6 | 2×1.6 | 9.6 |
| EDG454* | 380-3 | 1480 | 3.0 | 1380 | 4×2.0 | 2×2.0 | 12.0 |
| EDG501* | 380-3 | 500 | 0.95 | 1380 | 4×0.8 | 2×0.8 | 4.8 |
| EDG502* | 380-3 | 1000 | 1.9 | 1380 | 4×1.6 | 2×1.6 | 9.6 |
| EDG503* | 380-3 | 1500 | 2.85 | 1380 | 4×2.3 | 2×2.3 | 13.8 |
| EDG504* | 380-3 | 2000 | 3.8 | 1380 | 4×3.0 | 2×3.0 | 18.0 |
5.কিভাবে সঠিক বাষ্পীভবন নির্বাচন করবেন:
সাধারণত, বাষ্পীভবন ধারণক্ষমতা = ঠান্ডা ঘর শীতল করার ক্ষমতা *1.15 চয়ন করুন
1. যখন ঠান্ডা ঘরের তাপমাত্রা প্রায় 0 ℃ হয়, তখন পাখনার স্থান হিসাবে 4.5 মিমি নির্বাচন করুন।
ইভাপোরেটর চয়ন=1.0*Q0
2. যখন ঠান্ডা ঘরের তাপমাত্রা প্রায় -18 ℃ হয়, তখন পাখনার স্থান হিসাবে 6 মিমি নির্বাচন করুন।
ইভাপারেটর চয়ন=1.1*Q0
3. যখন ঠান্ডা ঘরের তাপমাত্রা প্রায় -25 ℃ হয়, তখন পাখনার স্থান হিসাবে 9 মিমি নির্বাচন করুন।
ইভাপারেটর চয়ন=1.27*Q0
মন্তব্য: ওয়াটার ডিফ্রস্ট এবং গরম গ্যাস ডিফ্রস্ট টাইপও ঐচ্ছিক।
কাস্টমাইজড স্পেসিফিকেশন বিস্তারিত জানার জন্য আমাকে বার্তা ছেড়ে দিন।
6. অন্যান্য সম্পর্কিত পণ্য জানতে চান?-বিস্তারিত স্পেসিফিকেশনের জন্য ছবিতে ক্লিক করুন
7. কিভাবে গুণমান নিশ্চিত করতে?কোন পদ্ধতি?
আমাদের QC বিভাগ প্রতিটি পদক্ষেপ নিশ্চিত করবে
8. আপনি কি কারখানা?
আমরা 1995 সালে প্রতিষ্ঠিত কারখানা এবং 24 বছরের মধ্যে বিকশিত, আমাদের সমস্ত গ্রাহকদের দ্বারা স্বাগত। আপনার সমস্ত সমর্থনের কারণে এখন আমরা 300 জনেরও বেশি লোকের একটি বড় পরিবার, 50000 বর্গ মিটার আচ্ছাদিত, এবং আপনার সমর্থন আমাদের স্বপ্নকে চালিয়ে যাওয়ার জন্য অত্যন্ত গুরুত্বপূর্ণ। তাজা এবং স্বাস্থ্যকর খাবার খাওয়া।
9.আপনি কি প্রদর্শনীতে অংশগ্রহণ করেন?
প্রতি বছর আমরা দেশীয় জাতীয় এবং বিদেশী প্রদর্শনীতে অংশগ্রহণ করব, এছাড়াও আমরা আমাদের এজেন্টকে প্রদর্শনীতে অংশ নিতে সহায়তা করব, আমাদের সাথে যোগ দিতে স্বাগতম।
10. কেন আমাদের চয়ন করুন
পেশাদার: 23 বছর ফোকাস এক জিনিস - হিমায়ন সরঞ্জাম
উপাদান আমরা যথেষ্ট ব্যবহার
শংসাপত্র: সিই, আইএসও, এবং বিশেষ চাপের সরঞ্জাম উত্পাদনের সিটিফিকেট
11. প্রজেক্ট রেফারেন্স?
