উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
Kaideli
সাক্ষ্যদান:
CE,ISO9001-2008
মডেল নম্বার:
কেজিভিটি
পণ্যের নাম: পিস্টন সমান্তরাল বাণিজ্যিক কনডেন্সার কোল্ড রুম মনোব্লক কনডেন্সিং ইউনিট
সিভি সিরিজ এয়ার কুলড কনডেনসার
1. পণ্যের বিবরণ:

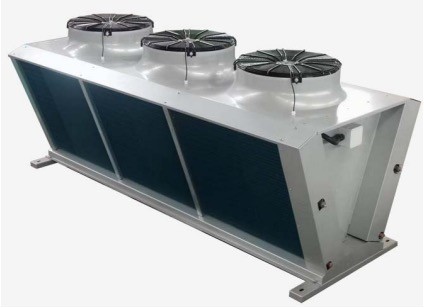

সিভি সিরিজের কনডেনসার ভি-আকৃতির কাঠামোর নকশা গ্রহণ করে, যার উভয় পাশে এয়ার ইনলেট এবং উপরে এয়ার আউটলেট রয়েছে, একটি বৃহত্তর বায়ুমুখী পৃষ্ঠের সাথে;এটি প্রধানত পিস্টন সমান্তরাল ইউনিট বা বড় তাপ বিনিময় চাহিদা এবং দূরবর্তী ইনস্টলেশন সহ স্ক্রু ইউনিটের জন্য ব্যবহৃত হয়।
এই সিরিজের পণ্যগুলির নিম্নলিখিত বৈশিষ্ট্য রয়েছে:
● কেসিং: সিলভার পাউডার লেপ (RAL7001) সহ উচ্চ মানের গ্যালভানাইজড স্টিল প্লেট, শক্তিশালী জারা প্রতিরোধের সাথে।
● অবিচ্ছেদ্য প্রসারিত চাপ সহ দীর্ঘ বায়ু নালী নকশা ভাল বায়ু প্রবাহ প্রভাব এবং চমৎকার পণ্য চেহারা আছে.
● তাপ এক্সচেঞ্জার শেষ প্লেট অ্যালুমিনিয়াম প্লেট গ্রহণ করে, কার্যকরভাবে তামার নল রক্ষা করে।
● কুণ্ডলী: ব্যাস φ9.5 অভ্যন্তরীণ থ্রেড কপার পাইপ, পাইপের ব্যবধান 25×21.65 ত্রিভুজ বিন্যাস, উচ্চ তাপ বিনিময় দক্ষতা।
● ফিল্ম প্রলিপ্ত অ্যালুমিনিয়াম সহ ঢেউতোলা পাখনা, পাখনার ব্যবধান 2.1 মিমি।
● ফ্যান: স্ট্যান্ডার্ড ডিজাইন 3P/380V/50Hz পাওয়ার সাপ্লাই, φ630 এক্সটার্নাল রটার ফ্যান, 1-6 নম্বর, 4-পোল বা 6-পোল মোটর সহ, φ630 এক্সটার্নাল রটার ফ্যান, 1-5 নম্বর, 6-পোল মোটর সহ।
● পণ্য পরীক্ষার চাপ 32bar.
● R404A, R507A, R448A, R449A, R134a, R22 এবং অন্যান্য রেফ্রিজারেন্টের জন্য উপযুক্ত।
2. প্রযুক্তিগত ডেটা শীট:
2.1 φ630 ফ্যান সিরিজ
| মডেল |
ক্ষমতা (কিলোওয়াট) ΔT=15K |
পৃষ্ঠতল মি2 |
নল আয়তন dm3 |
ফ্যান মোটর |
গোলমাল dB(A) |
পাইপ সংযোগ করুন |
ওজন কেজি |
|||
|
বাতাসের প্রবাহ মি3/ঘ |
ইনপুট (প) |
বর্তমান(A) | খাঁড়ি | আউটলেট | ||||||
| 4-মেরু মোটর: গতি 1320 r/মিনিট | ||||||||||
| CV6311B4 | 40.5 | 62.3 | 7.8 | 11750 | 800 | 1.6 | 57 | 2-φ22 | 2-φ16 | 123 |
| CV6311C4 | 47.6 | 93.5 | 11.8 | 11500 | 800 | 1.6 | 57 | 2-φ22 | 2-φ16 | 132 |
| CV6311D4 | 50.9 | 124.7 | 15.7 | 10750 | 800 | 1.6 | 57 | 2-φ22 | 2-φ16 | 142 |
| CV6312B4 | 81.0 | 124.7 | 15.2 | 23500 | 1600 | 3.2 | 60 | 2-φ28 | 2-φ22 | 199 |
| CV6312C4 | 95.3 | 187.0 | 22.8 | 23000 | 1600 | 3.2 | 60 | 2-φ28 | 2-φ22 | 218 |
| CV6312D4 | 101.7 | 249.4 | 30.4 | 21500 | 1600 | 3.2 | 60 | 2-φ35 | 2-φ28 | 238 |
| CV6313B4 | 121.5 | 187.0 | 22.5 | 35250 | 2400 | 4.8 | 61 | 2-φ35 | 2-φ28 | 276 |
| CV6313C4 | 143.0 | 280.5 | ৩৩.৮ | 34500 | 2400 | 4.8 | 61 | 2-φ35 | 2-φ28 | 304 |
| CV6313D4 | 152.5 | 374.0 | 45.1 | 32250 | 2400 | 4.8 | 61 | 2-φ35 | 2-φ28 | ৩৩৩ |
| CV6314B4 | 162.1 | 249.4 | 29.9 | 47000 | 3200 | 6.4 | 62 | 2-φ42 | 2-φ28 | 351 |
| CV6314C4 | 190.7 | 374.0 | 44.8 | 46000 | 3200 | 6.4 | 62 | 2-φ42 | 2-φ28 | 388 |
| CV6314D4 | 203.4 | 498.7 | 59.8 | 43000 | 3200 | 6.4 | 62 | 2-φ42 | 2-φ28 | 427 |
| CV6315B4 | 202.6 | 311.7 | 37.2 | 58750 | 4000 | ৮.০ | 63 | 2-φ42 | 2-φ28 | 426 |
| CV6315C4 | 238.4 | 467.5 | 55.9 | 57500 | 4000 | ৮.০ | 63 | 2-φ42 | 2-φ35 | 474 |
| CV6315D4 | 254.3 | 623.4 | 74.5 | 53750 | 4000 | ৮.০ | 63 | 2-φ42 | 2-φ35 | 523 |
| CV6316B4 | 243.1 | 374.0 | 44.6 | 70500 | 4800 | 9.6 | 64 | 2-φ42 | 2-φ35 | 501 |
| CV6316C4 | 286.1 | 561.0 | 66.9 | 69000 | 4800 | 9.6 | 64 | 2-φ42 | 2-φ35 | 558 |
| CV6316D4 | 305.2 | 748.1 | ৮৯.২ | 64500 | 4800 | 9.6 | 64 | 2-φ42 | 2-φ35 | 616 |
| 6-মেরু মোটর: গতি 900 r/মিনিট | ||||||||||
| CV6311B6 | 31.1 | 62.3 | 7.8 | 9375 | 550 | 1.45 | 52 | 2-φ22 | 2-φ16 | 123 |
| CV6311C6 | 38.3 | 93.5 | 11.8 | 8850 | 550 | 1.45 | 52 | 2-φ22 | 2-φ16 | 132 |
| CV6311D6 | 41.2 | 124.7 | 15.7 | 8150 | 550 | 1.45 | 52 | 2-φ22 | 2-φ16 | 142 |
| CV6312B6 | 62.3 | 124.7 | 15.2 | 18750 | 1100 | 2.90 | 55 | 2-φ28 | 2-φ22 | 199 |
| CV6312C6 | 76.6 | 187.0 | 22.8 | 17700 | 1100 | 2.90 | 55 | 2-φ28 | 2-φ22 | 218 |
| CV6312D6 | ৮২.৩ | 249.4 | 30.4 | 16300 | 1100 | 2.90 | 55 | 2-φ35 | 2-φ28 | 238 |
| CV6313B6 | 93.5 | 187.0 | 22.5 | 28125 | 1650 | 4.35 | 56 | 2-φ35 | 2-φ28 | 276 |
| CV6313C6 | 115.0 | 280.5 | ৩৩.৮ | 26550 | 1650 | 4.35 | 56 | 2-φ35 | 2-φ28 | 304 |
| CV6313D6 | 123.4 | 374.0 | 45.1 | 24450 | 1650 | 4.35 | 56 | 2-φ35 | 2-φ28 | ৩৩৩ |
| CV6314B6 | 102.3 | 249.4 | 29.9 | 37500 | 2200 | 5.80 | 57 | 2-φ42 | 2-φ28 | 351 |
| CV6314C6 | 153.3 | 374.0 | 44.8 | 35400 | 2200 | 5.80 | 57 | 2-φ42 | 2-φ28 | 388 |
| CV6314D6 | 164.5 | 498.7 | 59.8 | 32600 | 2200 | 5.80 | 57 | 2-φ42 | 2-φ28 | 427 |
| CV6315B6 | 155.8 | 311.7 | 37.2 | 46875 | 2750 | 7.25 | 58 | 2-φ42 | 2-φ28 | 426 |
| CV6315C6 | 191.6 | 467.5 | 55.9 | 44250 | 2750 | 7.25 | 58 | 2-φ42 | 2-φ35 | 474 |
| CV6315D6 | 205.7 | 623.4 | 74.5 | 40750 | 2750 | 7.25 | 58 | 2-φ42 | 2-φ35 | 523 |
| CV6316B6 | 187.0 | 374.0 | 44.6 | 56250 | ৩৩০০ | 8.70 | 59 | 2-φ42 | 2-φ35 | 501 |
| CV6316C6 | 230.0 | 561.0 | 66.9 | 53100 | ৩৩০০ | 8.70 | 59 | 2-φ42 | 2-φ35 | 558 |
| CV6316D6 | 246.8 | 748.1 | ৮৯.২ | 48900 | ৩৩০০ | 8.70 | 59 | 2-φ42 | 2-φ35 | 616 |
1. তাপ বিনিময় ক্রমাঙ্কন: এয়ার ইনলেট টেম্প।25℃, ঘনীভবন তাপমাত্রা।40℃, তাপমাত্রা।পার্থক্য 15K, রেফ্রিজারেন্ট R404A।অন্যান্য কাজের অবস্থার অধীনে তাপ বিনিময় জন্য সংশোধন ফ্যাক্টর পরীক্ষা করুন.
2. শব্দটি 10 মিটার দূরত্বে শব্দ চাপের মান হিসাবে ক্রমাঙ্কিত হয়।
2.2 φ800 ফ্যান সিরিজ
| মডেল |
ক্ষমতা (কিলোওয়াট) ΔT=15K |
পৃষ্ঠতল মি2 |
নল আয়তন dm3 |
ফ্যান মোটর |
গোলমাল dB(A) |
পাইপ সংযোগ করুন |
ওজন কেজি |
|||
|
বাতাসের প্রবাহ মি3/ঘ |
ইনপুট (প) |
বর্তমান(A) | খাঁড়ি | আউটলেট | ||||||
| 6-মেরু মোটর: গতি 900 r/মিনিট | ||||||||||
| CV8011B6 | 58.9 | 115.4 | 14.3 | 17000 | 1200 | 2.4 | 56 | 2-φ28 | 2-φ22 | 187 |
| CV8011C6 | 72.7 | 173.2 | 21.4 | 16300 | 1200 | 2.4 | 56 | 2-φ28 | 2-φ22 | 204 |
| CV8011D6 | 76.2 | 230.9 | 28.5 | 15700 | 1200 | 2.4 | 56 | 2-φ28 | 2-φ22 | 223 |
| CV8012B6 | 117.8 | 230.9 | 27.9 | 34000 | 2400 | 4.8 | 59 | 2-φ35 | 2-φ28 | 314 |
| CV8012C6 | 145.4 | 346.3 | 41.8 | 32600 | 2400 | 4.8 | 59 | 2-φ35 | 2-φ28 | 350 |
| CV8012D6 | 152.3 | 461.8 | 55.7 | 31400 | 2400 | 4.8 | 59 | 2-φ35 | 2-φ28 | 385 |
| CV8013B6 | 176.6 | 346.3 | 41.5 | 51000 | 3600 | 7.2 | 60 | 2-φ35 | 2-φ28 | 447 |
| CV8013C6 | 218.2 | 519.5 | 62.2 | 48900 | 3600 | 7.2 | 60 | 2-φ42 | 2-φ28 | 501 |
| CV8013D6 | 228.5 | 692.6 | 83.0 | 47100 | 3600 | 7.2 | 60 | 2-φ42 | 2-φ28 | 554 |
| CV8014B6 | 235.5 | 461.8 | 55.1 | 68000 | 4800 | 9.6 | 61 | 2-φ42 | 2-φ35 | 575 |
| CV8014C6 | 290.8 | 692.6 | ৮২.৬ | 65200 | 4800 | 9.6 | 61 | 2-φ42 | 2-φ35 | 646 |
| CV8014D6 | 304.7 | 923.5 | 110.2 | 62800 | 4800 | 9.6 | 61 | 2-φ42 | 2-φ35 | 717 |
| CV8015B6 | 294.3 | 577.2 | ৬৮.৭ | 85000 | 6000 | 12.0 | 62 | 2-φ42 | 2-φ35 | 708 |
| CV8015C6 | 363.6 | ৮৬৫.৮ | 103.1 | ৮১৫০০ | 6000 | 12.0 | 62 | 2-φ54 | 2-φ42 | 786 |
| CV8015D6 | 380.9 | 1154.4 | 137.4 | 78500 | 6000 | 12.0 | 62 | 2-φ54 | 2-φ42 | 875 |
1. তাপ বিনিময় ক্রমাঙ্কন: এয়ার ইনলেট টেম্প।25℃, ঘনীভবন তাপমাত্রা।40℃, তাপমাত্রা।পার্থক্য 15K, রেফ্রিজারেন্ট R404A।অন্যান্য কাজের অবস্থার অধীনে তাপ বিনিময় জন্য সংশোধন ফ্যাক্টর পরীক্ষা করুন.
2. শব্দটি 10 মিটার দূরত্বে শব্দ চাপের মান হিসাবে ক্রমাঙ্কিত হয়।
3. কিভাবে সঠিক বাষ্পীভবন নির্বাচন করবেন:
সাধারণত, বাষ্পীভবন ধারণক্ষমতা = ঠান্ডা ঘর শীতল করার ক্ষমতা *1.15 চয়ন করুন
1. যখন ঠান্ডা ঘরের তাপমাত্রা প্রায় 0 ℃ হয়, তখন পাখনার স্থান হিসাবে 4.5 মিমি নির্বাচন করুন।
ইভাপোরেটর চয়ন=1.0*Q0
2. যখন ঠান্ডা ঘরের তাপমাত্রা প্রায় -18 ℃ হয়, তখন পাখনার স্থান হিসাবে 6 মিমি নির্বাচন করুন।
ইভাপারেটর চয়ন=1.1*Q0
3. যখন ঠান্ডা ঘরের তাপমাত্রা প্রায় -25 ℃ হয়, তখন পাখনার স্থান হিসাবে 9 মিমি নির্বাচন করুন।
ইভাপারেটর চয়ন=1.27*Q0
মন্তব্য: ওয়াটার ডিফ্রস্ট এবং গরম গ্যাস ডিফ্রস্ট টাইপও ঐচ্ছিক।
কাস্টমাইজড স্পেসিফিকেশন বিস্তারিত জানার জন্য আমাকে বার্তা ছেড়ে দিন।
4. অন্যান্য সম্পর্কিত পণ্য জানতে চান?-বিস্তারিত স্পেসিফিকেশনের জন্য ছবিতে ক্লিক করুন
5. কিভাবে গুণমান নিশ্চিত করতে?কোন পদ্ধতি?
আমাদের QC বিভাগ প্রতিটি পদক্ষেপ নিশ্চিত করবে
6. আপনি কি কারখানা?
আমরা 1995 সালে প্রতিষ্ঠিত কারখানা এবং 28 বছর ধরে বিকশিত, আমাদের সমস্ত গ্রাহকদের দ্বারা স্বাগত। আপনার সমস্ত সমর্থনের কারণে এখন আমরা 300 জনেরও বেশি লোকের একটি বড় পরিবার, 50000 বর্গ মিটার আচ্ছাদিত, এবং আমাদের স্বপ্নকে অব্যাহত রাখতে আপনার সমর্থন খুবই গুরুত্বপূর্ণ। তাজা এবং স্বাস্থ্যকর খাবার খাওয়া।
7. আপনি প্রদর্শনীতে যোগদান করেন?
প্রতি বছর আমরা দেশীয় জাতীয় এবং বিদেশী প্রদর্শনীতে অংশগ্রহণ করব, এছাড়াও আমরা আমাদের এজেন্টকে প্রদর্শনীতে অংশ নিতে সহায়তা করব, আমাদের সাথে যোগ দিতে স্বাগতম।
8. কেন আমাদের চয়ন করুন
পেশাদার: 28 বছর ফোকাস এক জিনিস - হিমায়ন সরঞ্জাম
উপাদান আমরা যথেষ্ট ব্যবহার
শংসাপত্র: সিই, আইএসও, এবং বিশেষ চাপের সরঞ্জাম উত্পাদনের সিটিফিকেট
9. প্রজেক্ট রেফারেন্স?
10. প্রায়শই জিজ্ঞাসিত প্রশ্নাবলী
1, প্রশ্ন: আপনার কারখানার ঠিকানা কোথায়?
উত্তর: আমরা কারখানা এবং রেফ্রিজারেশন সরঞ্জাম উত্পাদন বেস Shengzhou, Zhejiang প্রদেশে অবস্থিত।
2, প্রশ্ন: আপনার প্যাকেজ কি?
একটি: আমাদের প্যাকেজ কাস্টম মেনে মূল কাঠ অন্তর্ভুক্ত না প্রয়োজন.
3, প্রশ্ন: আপনার MOQ কি?
উত্তর: সাধারণ পণ্য 1 সেট থেকে অর্ডার করতে পারে।
4, প্রশ্ন: আপনি নমুনা দিতে পারেন?
উত্তর: হ্যাঁ, আমরা আপনার চার্জে নমুনা এবং খরচ এবং ডেলিভারি দিতে পারি।
5, প্রশ্ন: আমি আপনার তালিকায় পণ্য খুঁজে পাচ্ছি না?
উত্তরঃ আমার সাথে সরাসরি যোগাযোগ করুন।
6, প্রশ্ন: আমি কিভাবে আপনার কারখানা নিশ্চিত করতে পারি?
উত্তর: আমাদের কাছে ব্যুরো ভেরিটাস রিপোর্টের তৃতীয় পক্ষের যাচাইকৃত নথি রয়েছে, আপনি কোম্পানির পৃষ্ঠায় ডাউনলোড করতে পারেন বা পেতে আমাকে বার্তা পাঠাতে পারেন।
